SMT貼片加工的工藝流程有哪些？

SMT貼片加工的核心工藝流程始于錫膏印刷，即通過鋼網將錫膏精確漏印至PCB焊盤。隨后進入元件貼裝環節，由高速貼片機將電阻、電容、芯片等元器件精準拾放至對應位置。之后，承載元件的PCB通過回流焊接爐，在精密控制的溫度曲線下，錫膏熔化、冷卻并形成牢固的電氣與機械連接。焊接完成后，還需經過自動光學檢測（AOI）或X光檢測等環節，以排查焊接缺陷，最終通過清洗與測試，確保產品可靠性。那么SMT貼片加工的工藝流程有哪些呢？

一、SMT貼片加工的核心工藝環節

1. 焊膏印刷：構建可靠的焊接界面

焊膏印刷采用全自動印刷機完成，典型流程包含“定位-下刀-刮印-脫模-檢測”五個步驟：

1.1 定位固定：通過真空吸附或機械夾具將PCB板固定在工作臺，利用CCD攝像頭識別Mark點（光學定位點），確保PCB與鋼網開口精準對齊（偏差≤0.05mm）。

1.2 刮刀作業：選用聚氨酯材質刮刀，以45°~60°角度勻速刮動焊膏，壓力控制在8~12N/cm2，速度保持在50~150mm/s。過小的壓力會導致焊膏殘留，過大則可能損壞鋼網。

1.3 脫?？刂疲悍蛛x速度設置為0.5~2mm/s，配合負壓回吸裝置，防止焊膏粘連。對于細間距元件（如0.5mm pitch QFP），可采用階梯式鋼網（局部減薄至0.12mm）以保證焊膏量充足。

1.4 SPI檢測：印刷完成后立即通過錫膏檢測儀（Solder Paste Inspection）進行三維掃描，檢測項目包括厚度（公差±10%）、面積（覆蓋率≥75%）、體積，不合格品需用酒精棉擦拭后重新印刷。

2. 元器件貼裝：微米級的精準定位

貼片機是該環節的核心設備，根據速度與精度分為高速機（針對CHIP元件，貼裝速度可達10萬點/小時）、泛用機（處理異形元件，精度±25μm）、模組機（柔性生產線專用）。貼裝過程遵循“從小到大、從輕到重”原則：

2.1 小型元件（0402/0603封裝）：采用轉塔式貼裝頭，配合振動飛達供料，利用真空吸嘴快速拾取，貼裝高度誤差控制在±0.1mm。

2.2 大型IC芯片（如BGA/QFN）：使用高精度視覺系統（含俯視相機+共聚焦傳感器），先識別芯片中心坐標，再調整吸嘴壓力（5~15N）防止碎裂，貼裝角度偏差不超過±0.5°。

2.3 特殊元件（連接器/變壓器）：需定制吸嘴或夾具，部分異形件甚至需要人工輔助定位，確保引腳與焊盤完全對應。

3. 回流焊接：實現冶金結合的關鍵熱過程

回流焊爐的溫度曲線是決定焊接質量的核心因素，典型的五溫區曲線如下：

實際操作中需注意：① 無鉛焊膏的峰值溫度比熔點高20~30℃；② BGA器件冷卻速率建議≥3℃/s以防止空洞；③ 定期使用KIC測溫儀校準爐溫曲線，確保每塊PCB經歷相同的熱歷程。

4. AOI檢測：全流程質量控制的重要關卡

自動光學檢測貫穿于SMT生產的多個環節，主要包括：

4.1 印刷后AOI：檢測焊膏移位、連錫、少錫等問題，分辨率可達5μm。

4.2 貼片后AOI：核查元件極性反接、漏貼、錯位（如二極管方向錯誤）。

4.3 回流焊后AOI：識別虛焊、冷焊、立碑（墓碑現象）、橋接等缺陷。

先進的AI算法可實現多維度數據分析，例如統計某區域焊膏厚度的歷史均值，當出現異常波動時自動預警，幫助企業提前發現設備老化或參數漂移問題。

SMT貼片加工是一項涉及材料學、機械工程、自動控制等多學科的綜合技術，其工藝流程的每一個細節都影響著最終產品的可靠性。從前期的準備到最后的質量管控，每個環節都需要嚴格把控，遵循相關標準和規范。只有深入了解并熟練掌握這些工藝流程，才能在日益激烈的市場競爭中，為客戶提供高質量的產品和服務，推動電子制造行業的持續發展。

二、SMT貼片加工的特殊工藝補充

1. 選擇性波峰焊的應用

對于混裝電路（既有SMT元件又有通孔插件），傳統方式需分兩次焊接。選擇性波峰焊通過編程控制噴嘴移動軌跡，僅對特定焊點噴射熔融焊料，優點在于：① 保護已貼裝的SMD元件免受二次高溫沖擊；② 減少助焊劑殘留；③ 支持復雜曲面焊接。工藝參數示例：噴嘴直徑Φ2mm，泵速80rpm，停留時間1.5s。

2. 三防漆涂覆工藝

為提高產品環境適應性，多數電子設備需進行Conformal Coating。常見材料有丙烯酸樹脂、環氧樹脂、聚氨酯三類，施工方法包括：

2.1 噴涂法：適用批量生產，膜厚均勻（25~50μm），需搭建防塵車間。

2.2 浸涂法：適合小批量多品種，可覆蓋隱蔽角落，但需控制粘度（涂-4杯測量約20秒）。

2.3 UV固化型：紫外燈照射10~30秒即可硬化，效率高但對陰影區域無效。

涂覆前必須徹底清潔PCB表面油污，涂覆后需靜置表干（30分鐘）再進入下一工序。

3. DFM可制造性設計協同

優秀的產品設計應充分考慮SMT工藝限制，DFEM優化要點包括：

3.1 焊盤設計：矩形焊盤寬度=元件端子寬度+0.1mm，長度不超過端子長度+0.3mm。

3.2 間距規則：相鄰焊盤間距≥0.3mm（防止橋接），高壓區域間隔≥2mm。

3.3 布局優化：重型元件（>15g）分布在PCB邊緣，發熱器件遠離熱敏元件。

通過CAE仿真軟件預先模擬焊接應力分布，可將試產階段的改版次數降低60%以上。

想象一下，一部智能手機的主板上密密麻麻，分布著成百上千個微小的電子元件，這些元件如何精準地附著在電路板上？這就是表面組裝技術——SMT貼片加工的魔法所在。作為現代電子制造業的核心工藝，SMT貼片加工不僅實現了電子元件的高密度、高精度組裝，更大幅提升了生產效率和產品可靠性。

三、關于SMT貼片加工工藝

SMT貼片加工技術徹底改變了傳統電子組裝的方式，通過將電子元件直接貼裝在印刷電路板的表面上，實現了電子產品的小型化、輕量化和高性能化。典型的SMT貼片加工生產線包含多個精密環節：從最初的錫膏印刷開始，到精密的元件貼裝，再到高溫回流焊接，最后是嚴格的檢測與測試。

SMT貼片加工工藝相較于傳統的通孔插裝技術具有明顯優勢。元件體積可減少60%-70%，重量減輕達75%，同時電路板面積也能縮減30%-50%。這一技術使得現代電子產品得以實現更緊湊的設計和更強的功能集成。每個環節都需要精確控制參數，確保最終產品質量。

四、SMT貼片加工前的準備工作：奠定質量基礎

1. PCB板的檢查與預處理

PCB作為電子元器件的載體，其質量直接影響最終產品的可靠性。在進入SMT產線前，需完成三項關鍵檢查：外觀檢查（確認線路無斷路、短路，焊盤無氧化）、尺寸核對（確保與設計圖紙一致）、可焊性測試（通過錫爐模擬焊接環境，檢測焊盤上錫效果）。對于存放時間較長或表面有氧化層的PCB，還需進行預處理：使用專用清洗劑去除表面氧化物，必要時通過磨邊機修正板邊毛刺，避免后續設備劃傷。

2. 元器件的選型與檢驗

元器件的質量管控是SMT加工的生命線。根據BOM清單，需逐一核對電阻、電容、IC芯片等物料的型號、規格、封裝形式，重點檢查以下項目：

2.1 外觀檢查：觀察引腳是否變形、芯片本體有無裂痕，特別是BGA（球柵陣列封裝）器件，需借助顯微鏡查看焊球是否脫落。

2.2 電氣性能測試：使用LCR電橋測量被動元件（電阻、電容、電感）的阻值/容值，通過IC測試儀驗證芯片功能是否正常。

2.3 烘烤處理：對于濕度敏感型元器件（如QFN封裝芯片），若暴露在空氣中超過規定時間（通常依據MSL等級，Moisture Sensitivity Level），需放入恒溫干燥箱（一般125℃/24小時）進行除濕，防止回流焊時因水分汽化導致“爆米花效應”。

3. 鋼網制作與焊膏準備

鋼網（Stencil）是精確轉移焊膏的關鍵工具，其開口設計與厚度選擇直接決定焊接質量。根據PCB板復雜度，鋼網可分為激光切割、電鑄兩種類型：

3.1 激光切割鋼網：適用于常規產品，通過CAD數據直接生成，成本低、周期短，但開口邊緣存在微小毛刺。

3.2 電鑄鋼網：用于精密焊接（如0.4mm間距的BGA），開口壁光滑、精度高，但制作成本較高。

焊膏選擇需綜合考慮合金成分（常用Sn63/Pb37無鉛焊膏）、粒度（根據最小焊盤間距選擇，如0.3mm間距推薦使用Type 4焊膏）、活性（RMA級適用于一般電子產品，免清洗焊膏適合環保要求高的場景）。使用前需通過攪拌機將焊膏恢復至均勻狀態，并按“先進先出”原則管理庫存，避免過期失效。

百千成電子SMT貼片加工工藝認證是企業技術實力、質量管控水平與合規經營能力的集中體現，涵蓋國際、國內、行業專項多重權威認證，構建了“標準對標-流程優化-申請審核-持續改進”的閉環認證體系，為汽車電子、消費電子、醫療電子、通信設備等多領域客戶提供了高質量、高可靠性、高合規性的SMT貼片加工服務。

從認證的核心價值來看，其不僅幫助百千成電子建立了市場競爭優勢，切入高端供應鏈體系，更為客戶提供了質量保障、合規保障與效率保障，降低了合作風險，實現了企業與客戶的共贏；從認證的具體內容來看，無論是覆蓋全流程的技術參數要求，還是“來料-過程-成品-售后”的全鏈條質量管控體系，都體現了百千成電子對認證標準的嚴格踐行與對產品質量的極致追求。

五、認證背后的技術實力與創新實踐

在設備智能化方面，引入AI視覺檢測系統，實現缺陷識別準確率99.9%。在工藝優化方面，開發專利技術解決0.3mm間距BGA焊接空洞問題，空洞率控制在5%以內。在材料研發方面，與3M、漢高合作開發低溫錫膏配方，將焊接溫度降低至180℃，有效減少PCB翹曲風險。

在數字化管理方面，部署MES制造執行系統實現生產數據實時采集與分析，通過大數據分析預測設備故障率，將設備OEE（綜合效率）提升至85%。在綠色制造方面，實施無鉛工藝，配備VOCs廢氣處理系統，獲得深圳市綠色工廠認證。

六、SMT貼片加工的質量管控體系

1. IPQC過程檢驗制度

實行“三檢制”：① 操作工自檢（每小時抽檢5塊）；② 班組長互檢（交接班時全檢）；③ QC專檢（每日隨機抽取10%樣本）。檢驗標準參照IPC-A-610G版，關鍵指標舉例：

一類缺陷（致命）：短路、開路、元件破損 → 零容忍。

二類缺陷（嚴重）：焊膏不足、輕微偏移 → 不得超過3處/㎡。

三類缺陷（次要）：標識不清、輕微劃痕 → 不影響功能可接受。

2. MSD潮濕敏感器件管理

按照J-STD-033標準，潮濕敏感器件分為8個等級，如Level 1（<一年車間壽命）無需烘烤，而Level 5a（>48小時暴露）必須在125℃下烘烤48小時。車間環境濕度應維持在40%~60%RH，配備實時監控系統，超限時自動啟動除濕裝置。

3. FMEA潛在失效模式分析

組建跨部門團隊（工藝+工程+質量），針對歷史不良率高的項目（如BGA空洞率超標）進行根因分析，制定改進措施：① 改用氮?dú)獗Ｗo(hù)回流焊；② 優化鋼網開窗比例；③ 增加壓合治具。實施PDCA循環持續改善，目標是將直通率（FPY）提升至98%以上。

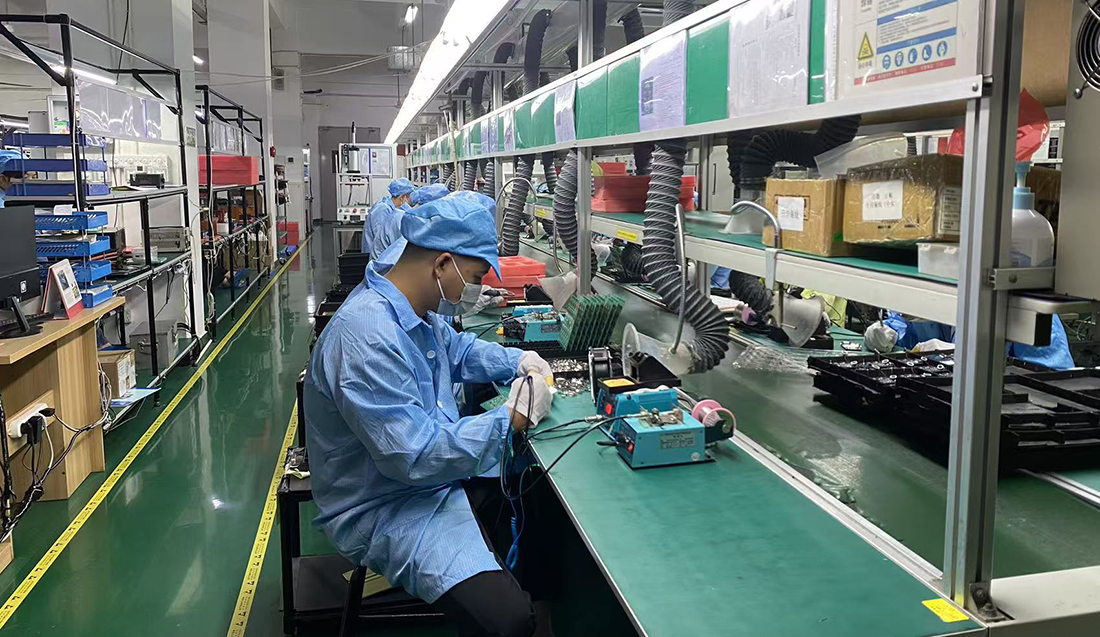

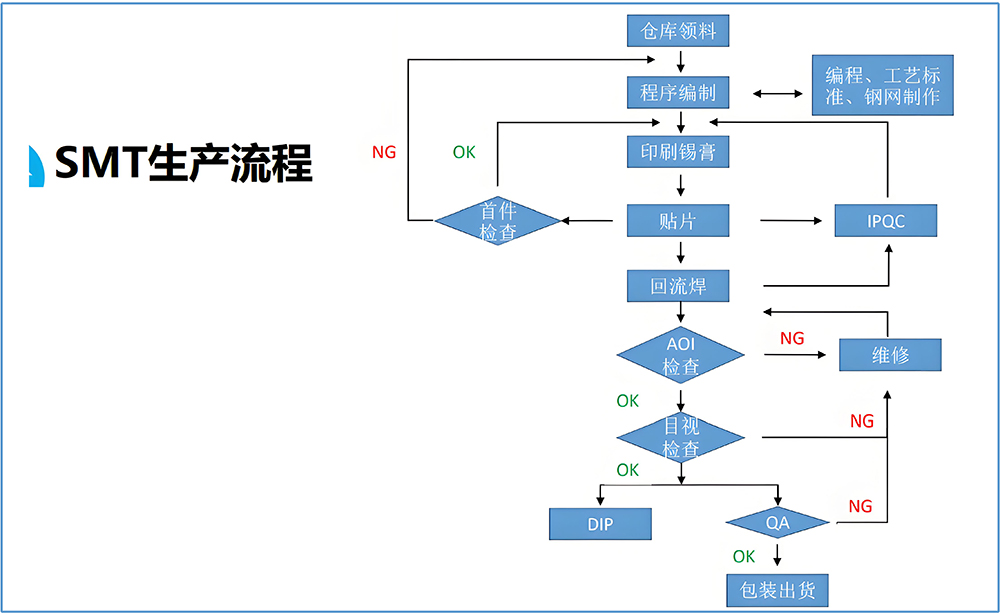

SMT貼片加工的工藝流程有哪些？首先進行錫膏印刷與檢測，為焊接奠定基礎；隨后通過全自動貼片機完成高速高精度的元件貼裝；再經由回流焊接實現一次性整體焊接，效率極高。嚴謹?shù)暮负髾z測（如AOI、SPI） 貫穿始終，嚴格管控品質。這套成熟的SMT貼片加工流程，極大地提升了電路組裝密度、生產自動化水平和產品一致性，是批量制造高品質電子產品的可靠保障。
