SMT貼片焊接加工定制與電子制造全流程優化指南

SMT貼片焊接加工定制以高精度貼裝為核心，結合PCBA加工全流程管控，實現電子元器件在PCB板表面的精密組裝。通過焊膏印刷、精密貼裝、回流焊接三大工序，確保元件間距≤0.3mm，組裝密度提升60%，適用于消費電子、汽車電子等高可靠性需求場景。相較于傳統通孔插裝技術（THT），SMT技術具有組裝密度提升40%-60%、生產效率提高3-5倍、產品體積縮小50%以上的顯著優勢。本文將圍繞SMT貼片焊接加工定制與電子制造全流程優化指南，從工藝原理、質量管控、成本控制、供應商選擇四大維度展開。

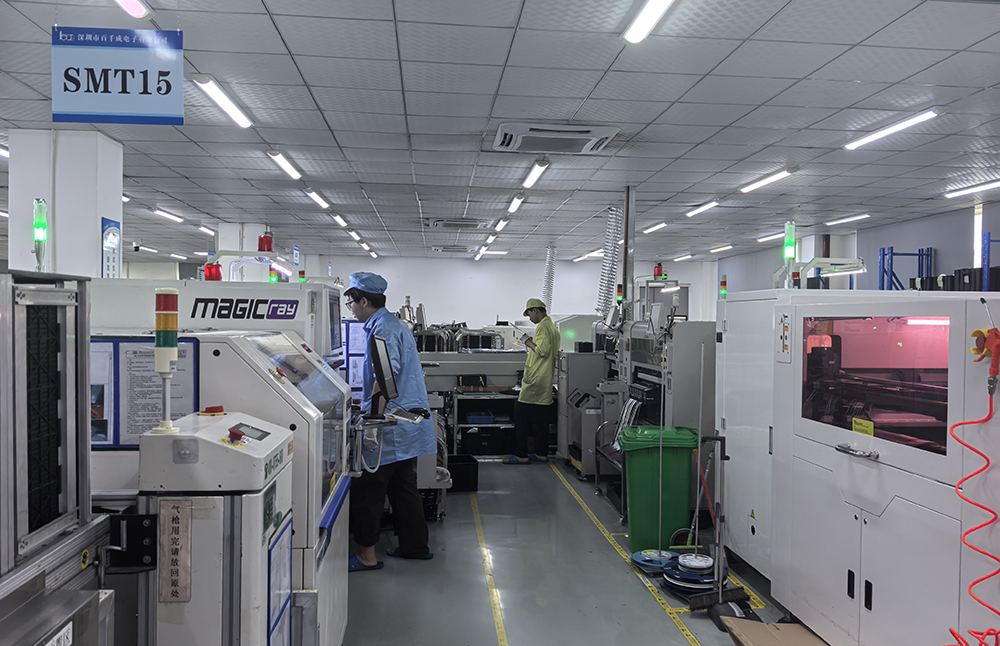

一、SMT 貼片焊接加工定制的工藝流程詳解

1）PCB 裸板準備

PCB 作為電子元器件的載體，其質量直接影響到整個產品的性能。在 SMT 貼片焊接加工定制的起始階段，首先要對 PCB 裸板進行嚴格的檢驗。檢查內容包括板面的平整度、光潔度，確保無劃痕、污漬、氧化等問題，以免影響后續的 solder（焊錫）潤濕效果。

同時還要使用高精度的測量工具，檢測 PCB 的孔徑、線寬、線距等關鍵尺寸參數，保證其符合設計要求，因?yàn)槿魏挝⑿〉钠疃伎赡埽瑢?dǎo)致元器件無法準確安裝或出現電氣連接故障，如對于一些高密度互連（HDI）PCB，其線寬/線距可能已經達到了微米級別，這就需要更為精密的檢測手段來確保質量。

此外根據不同的產品需求，可能還需要對 PCB 進行特殊的預處理，如沉金、OSP（有機保焊膜）等表面處理工藝，以提高 PCB 的可焊性和抗氧化能力，延長產品的使用壽命。

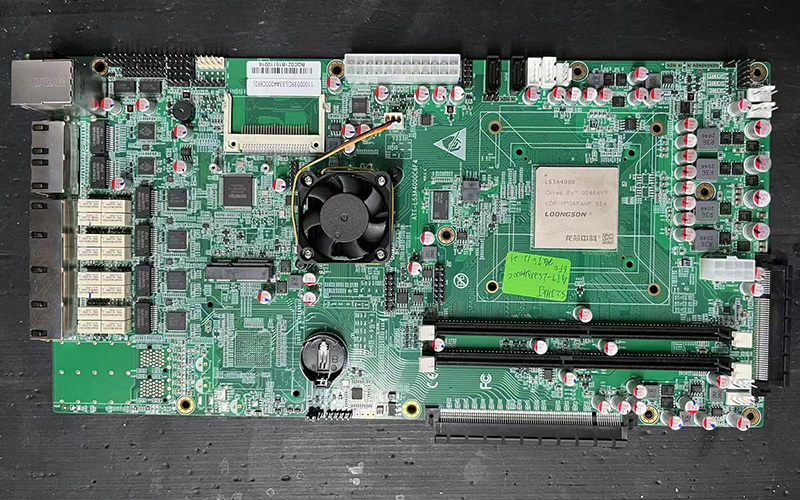

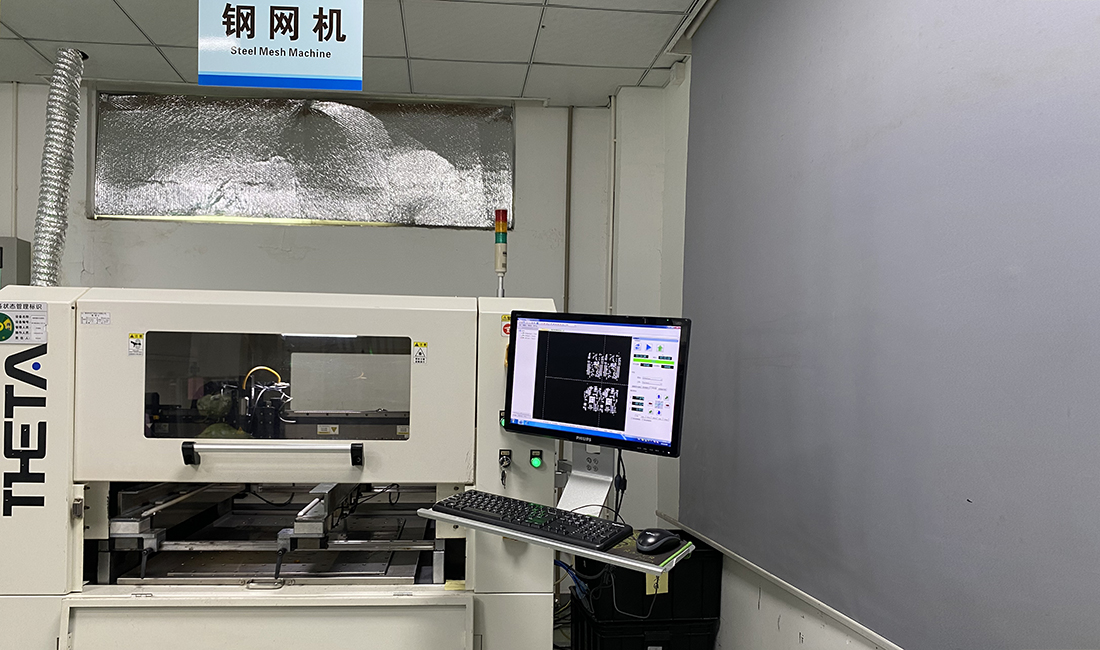

2）焊膏印刷

焊膏印刷要根據產品的工作環境、溫度要求、元器件類型等因素綜合考慮，如對于一些需要在高溫環境下，長期穩定工作的產品，可能會選用含銀量較高的高溫焊膏，以確保焊接點在高溫下仍能保持，良好的機械強度和導電性能。在印刷過程中，要嚴格控制焊膏的厚度、均勻性和邊緣清晰度。通常焊膏的厚度可以，通過鋼網的厚度和開口尺寸來調節，而印刷的速度、壓力以及刮刀的角度等參數也會對印刷效果產生顯著影響。

如果焊膏印刷不均勻，可能會導致部分焊盤上的焊膏量過少，在回流焊接時無法形成良好的焊點，從而引發虛焊、短路等質量問題；反之如果焊膏量過多，則可能造成相鄰焊盤之間的橋接現象，同樣會影響產品的正常使用。因此在實際操作中，需要不斷優化印刷參數，并通過定期的質量檢測，如使用 3D 焊膏檢測儀對印刷后的焊膏進行三維形狀掃描，及時發現并解決問題，確保每一個焊盤上的焊膏都能達到最佳的印刷狀態。

3）元器件貼裝

電子元件向微型化、輕量化發展，元器件的貼裝精度和速度成為了，衡量 SMT 貼片機性能的重要指標。在元器件貼裝環節，高速貼片機發揮著核心作用。它能夠快速、精準地將各種類型的表面貼裝元器件（SMD），如芯片電阻、電容、電感、二極管、三極管以及集成電路（IC）芯片等，按照預先設定的程序，依次貼裝到 PCB 上對應的焊盤位置。

為了保證貼裝的準確性，貼片機配備了先進的視覺識別系統，通過對 PCB 上的標記點和元器件的特征，進行實時圖像采集和分析，能夠自動校正貼裝位置的偏差，確保每個元器件都能被準確地放置在指定位置，如對于一些0402、0201等超小型封裝的元器件，其尺寸僅有零點幾毫米，甚至更小，這對貼片機的貼裝精度提出了極高的要求。

現代高端貼片機的貼裝精度，已經可以達到±25μm 甚至更高，能夠滿足絕大多數高精度電子產品的生產需求，同時為了提高生產效率，貼片機還具備多頭貼裝、飛行對中等功能，可以在不影響貼裝精度的前提下，大幅縮短貼裝周期，實現高效的大規模生產。

4）回流焊接

回流焊接是將貼裝好元器件的 PCB 送入回流焊爐中，通過加熱使焊膏熔化，從而實現元器件，與 PCB 之間牢固電氣連接的過程?；亓骱笭t的溫度控制是整個焊接過程的關鍵，一般回流焊的溫度曲線可以分為四個主要區域：預熱區、保溫區、回流區和冷卻區。在預熱區溫度逐漸升高，目的是使 PCB 和元器件緩慢升溫，去除其中的水分和揮發物，防止在后續的高溫階段因水分急劇蒸發，而導致焊錫飛濺或產生氣孔等缺陷。

保溫區則是為了讓 PCB 和元器件，各部分的溫度更加均勻一致，確保焊膏中的助焊劑充分發揮作用，清除焊盤和元器件引腳表面的氧化物，為良好的焊接創造條件。當進入回流區時，溫度迅速上升至峰值，此時焊膏完全熔化，形成液態焊錫，在表面張力的作用下，將元器件引腳與焊盤緊密地結合在一起，形成飽滿、光亮的焊點。

峰值溫度和停留時間是根據焊膏的類型、元器件的耐熱性等因素來確定的，過高的溫度或過長的停留時間，可能會損壞元器件，而溫度不足或時間過短則會導致焊點質量不佳，如冷焊、虛焊等問題。最后在冷卻區，溫度快速下降，使焊點迅速凝固，形成穩定的機械連接和良好的電氣性能。整個過程就像一場精心編排的“熱舞”，每個階段都有其特定的節奏和溫度要求，只有嚴格把控好每一個環節，才能確保焊接質量的穩定性和可靠性。

5）檢測與返修

盡管在生產過程中采取了多種質量控制措施，但由于各種因素的影響，仍然可能會出現一些焊接缺陷。因此在 SMT 貼片焊接加工定制完成后，需要進行全面的檢測。常用的檢測方法包括人工目視檢查、自動光學檢測（AOI）、X-ray 檢測等。人工目視檢查主要是依靠經驗豐富的質檢人員，借助放大鏡等工具，對 PCB 外觀進行檢查，查看是否有漏焊、短路、立碑、虛焊等明顯的焊接缺陷。

這種方法簡單直觀，但對于一些微小的隱藏缺陷，如 BGA（球柵陣列封裝）芯片底部的焊點情況，就難以準確判斷。這時就需要用到 AOI 設備。AOI 利用高速攝像頭對 PCB 進行拍照，然后通過圖像處理算法與預設的標準模板進行對比，能夠快速、準確地檢測出各種焊接缺陷，包括細微的短路、開路、焊錫量不足等問題，大大提高了檢測效率和準確性。

對于一些高可靠性要求的電子產品，如航空航天、醫療等領域，還會采用 X-ray 檢測。X-ray 可以穿透 PCB 和元器件，清晰地顯示出內部焊點的結構形態，能夠發現諸如空洞、裂紋等內部缺陷，為產品質量提供了更為有力的保障。一旦發現有缺陷的產品，就需要進行返修。

返修是一項技術含量較高的工作，需要熟練的操作人員使用專業的返修工具，如熱風槍、烙鐵、BGA 返修臺等，針對不同的缺陷類型采取相應的返修措施，如對于簡單的虛焊問題，可以使用烙鐵重新焊接；而對于 BGA 芯片的拆換，則需要使用專門的 BGA 返修臺，精確控制加熱溫度和時間，先將損壞的 BGA 芯片取下，然后清理焊盤，再重新貼上新的 BGA 芯片并進行焊接，確保返修后的產品能夠恢復正常功能，且不會對周邊元器件造成二次損傷。

二、質量控制與標準化體系

1）來料檢驗標準

PCB板需檢測焊盤平整度、阻焊層均勻性、鍍層厚度（≥3μm），尺寸公差控制在±0.1mm。元器件需核對型號、參數、封裝與BOM清單一致性，抽檢比例≥5%，并驗證原廠質檢報告。錫膏需冷藏存儲（2-10℃），使用前回溫≥4小時，攪拌至膏體均勻無分層，粘度控制在200-500Pa·s。

2）過程管控要點

印刷工序需根據鋼網厚度（0.08-0.15mm）調整刮刀壓力（0.2-0.5MPa）與速度（10-30mm/s），脫模距離控制在2-5mm。貼裝工序需校準吸嘴真空值（≥-60kPa），貼裝壓力根據元件類型設定（微型元件0.5-1N，BGA元件3-5N）?；亓骱附有瓒ㄖ茰囟惹€，無鉛焊料峰值溫度240-260℃，鉛焊料210-230℃，冷卻斜率≤4℃/s。

3）多層檢測體系

SPI檢測覆蓋100%焊膏印刷區域，AOI檢測覆蓋100%貼裝區域，X-ray檢測針對BGA、QFN等底部焊點，ICT測試驗證電氣參數（電阻、電容值偏差≤5%），FCT測試模擬實際工況驗證功能完整性。質量追溯系統記錄來料批次、設備參數、檢測數據，實現從原材料到成品的全流程追溯。

SMT貼片加工與PCBA加工協同作業，形成從設計到成品的完整解決方案。采用氮?dú)饣亓骱讣夹g(shù)，溫度偏差≤±5℃，焊點空洞率≤25%，滿足IPC-A-610標準。支持小批量試產與快速換線，交貨周期≤7天，助力企業快速響應市場需求。

三、供應商選擇與成本控制

1）供應商評估維度

優質供應商需具備ISO9001/IATF16949認證，RoHS/REACH合規性，交貨周期≤7天，支持小批量試產與快速換線。技術團隊需具備5年以上SMT經驗，熟悉IPC-A-610標準，提供7×24小時技術支持。價格體系需透明，包含物料費、加工費、檢測費，無隱藏成本。創新能力體現在能否提供DFM（可制造性設計）優化建議，如焊盤設計優化、元件布局調整，降低制造成本10%-15%。

2）成本優化策略

通過批量采購降低物料成本，采用卷帶包裝減少元件損耗。優化貼裝程序，減少換線時間（≤30分鐘），提高設備利用率。實施精益生產，降低不良率至≤0.1%，減少返修成本。采用無鉛焊料與氮?dú)獗Ｗo(hù)，符合環保要求同時提升焊點可靠性。

四、SMT貼片加工核心技術解析

1）工藝流程全鏈條拆解

SMT貼片加工的完整流程包含設計圖紙審核、物料準備、設備調試、錫膏印刷、SPI檢測、精密貼裝、回流焊接、AOI/X-ray檢測、功能測試、成品包裝十大環節。以焊膏印刷為例，采用激光切割鋼網與伺服驅動印刷機，可實現±0.01mm的印刷精度，錫膏厚度控制在50-200μm區間，通過3D SPI檢測儀實時監控錫膏體積、偏移量、橋連等參數，確保印刷缺陷率低于0.3%。

2）關鍵設備與技術參數

貼片機作為核心設備，高速機可達45000CPH（每小時貼裝次數），高精度機貼裝誤差≤±0.05mm?；亓骱笭t采用氮?dú)獗Ｗo(hù)技術，溫度曲線分為預熱區（150-180℃）、恒溫區（180-200℃）、回流區（210-260℃）、冷卻區（<4℃/s降溫速率）四階段，通過爐溫測試儀每2小時采集數據，確保溫度偏差≤±5℃。X射線檢測設備可實現BGA焊點空洞率≤25%的檢測標準，AOI系統最小識別精度達15μm，覆蓋缺件、偏移、立碑等全維度缺陷檢測。

3）PCBA加工的協同關系

PCBA作為SMT技術的延伸，包含SMT貼裝、插件焊接、三防涂覆、功能測試等完整工序。SMT貼片加工是PCBA的核心環節，承擔80%以上的元器件組裝任務。二者通過MES系統實現數據互通，從BOM清單導入、工藝參數設定到質量數據追溯，形成閉環管理系統，如在汽車ECU制造中，SMT貼裝精度直接決定PCBA的電氣性能與抗振能力，需通過雙85測試（85℃/85%濕度）驗證可靠性。

在消費電子領域，SMT貼片加工實現手機主板的微型化，元件間距≤0.3mm。在汽車電子領域，ECU模塊通過SMT技術實現-40℃至125℃寬溫工作，滿足AEC-Q100標準。在醫療設備領域，SMT貼裝精度保障除顫儀、超聲設備的電氣性能與抗干擾能力。在航空航天領域，SMT技術支撐衛星電路板的高密度組裝與抗輻射設計。

SMT貼片焊接加工定制與電子制造全流程優化指南，通過AI視覺檢測與大數據分析，實現工藝參數自優化。結合無鉛焊料與水溶性焊膏，符合RoHS/REACH環保標準，VOC排放降低30%。質量追溯系統覆蓋全流程數據，從原材料到成品實現可追溯，確保產品可靠性達99.9%。結合SMT貼片加工與PCBA加工的協同優勢，企業可實現產品性能提升、成本優化與市場競爭力增強。
