SMT貼片加工erp系統：智能制造時代的生產管理解決方案

SMT貼片加工ERP系統集成了生產計劃、物料控制與質量追溯三大核心模塊，為電子制造企業提供了全方位的數字化管理方案。該系統能夠精準管控從元器件入庫到成品出庫的每一個環節，特別在優化PCBA加工流程中，通過SMT貼片加工erp系統：智能制造時代的生產管理解決方案，實現實時數據協同，大幅減少了換線時間與物料損耗。

一、SMT貼片加工的行業痛點與ERP的解決邏輯

1. SMT/PCBA加工的特殊性

1.1 高復雜度：涉及物料種類多（如電阻、電容、IC等），BOM層級深。

1.2 精度要求高：貼片精度達微米級，需實時監控工藝參數。

1.3 訂單碎片化：小批量、多品種趨勢明顯，排產難度大。

2. 傳統管理模式的瓶頸

2.1 人工排產效率低，設備利用率不足60%。

2.2 物料追溯依賴紙質記錄，出錯率高。

2.3 質量數據分散，無法實現SPC（統計過程控制）。

3. ERP系統的核心價值

通過生產計劃智能排程、物料全生命周期追蹤和質量閉環管理，ERP可幫助SMT企業實現：

3.1 生產效率提升20%-30%

3.2 物料損耗降低15%以上

3.3 客戶交貨準時率超95%

二、SMT貼片加工ERP的核心功能模塊

1. 智能化生產計劃管理

1.1 動態排程引擎：基于設備能力、物料庫存、交貨期自動生成最優生產計劃。

1.2 插單模擬：評估緊急訂單對現有計劃的影響，減少停機時間。

2. 精細化物料控制

2.1 貼片元件庫管理：建立封裝規格、替代料關系數據庫。

2.2 缺料預警：實時比對BOM與庫存，提前觸發采購流程。

3. 質量追溯體系

3.1 工藝參數綁定：將鋼網厚度、回流焊溫度等數據與工單關聯。

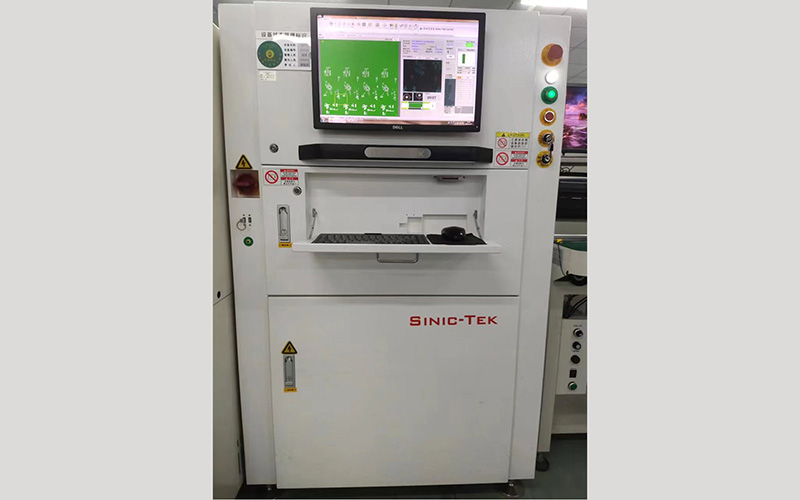

3.2 AOI檢測集成：自動抓取不良品數據并反饋至ERP分析模塊。

4. 設備與成本管理

4.1 OEE（設備綜合效率）分析：統計設備停機、換線時間損耗。

4.2 成本核算細化：精確到每塊PCBA的物料、人工、能耗成本。

三、突破SMT貼片加工大功率元件應用瓶頸的解決方案

1. 散熱優化方案：材料選擇與結構設計

在材料選擇方面，核心是提升PCB基板的導熱性能。建議優先采用高導熱系數的PCB基板，替代傳統FR-4基板。常見的高導熱PCB基板包括：鋁基板）、銅基板、陶瓷基板。其中鋁基板成本適中、加工工藝成熟，適用于中低功率的大功率元件；銅基板和陶瓷基板導熱性能更優，適用于高功率、高熱密度的元件。

同時焊錫材料的選擇也至關重要。應選用導熱系數高、熔點適宜的焊錫膏，如SAC305（Sn-3.0Ag-0.5Cu）無鉛焊錫膏，其導熱系數為50 W/(m·K)，遠高于傳統Sn-Pb焊錫膏（導熱系數38 W/(m·K)），且熔點為217℃，適配大多數大功率元件的焊接溫度要求。此外可在焊錫膏中添加少量納米導熱顆粒（如石墨烯、碳納米管），進一步提升焊錫層的導熱效率。

在結構設計方面，需優化PCB板的散熱布局和元件排列。一是在PCB板上為大功率元件設計專屬的散熱 pad（銅皮區域），散熱 pad 的面積應不小于元件底部焊接面的1.2倍，且散熱 pad 需與PCB板的接地層或電源層相連，形成大面積散熱網絡；二是采用開窗設計，在大功率元件對應的PCB板背面開窗，露出散熱 pad，便于后續安裝散熱片或?qū)釅|；三是合理排列元件，避免大功率元件集中布局，確保元件之間預留足夠的散熱間距（通常不小于5mm），防止熱量相互疊加。

在散熱輔助方面，可采用“被動散熱+主動散熱”的組合方案。被動散熱主要包括安裝散熱片、導熱墊、散熱外殼等，如在大功率元件表面粘貼導熱墊，再將散熱片通過螺絲固定在PCB板上，導熱墊的導熱系數應≥3 W/(m·K)，確保熱量從元件快速傳導至散熱片；主動散熱則適用于高熱密度場景（如熱密度≥300 W/cm2），可采用小型風扇、熱管、水冷系統等，強制帶走元件產生的熱量，如在新能源汽車的IGBT功率模塊中，采用熱管+水冷的散熱方案，可將元件結溫控制在100℃以下，滿足長期工作需求。

2. 焊接可靠性提升：焊料選型、工藝參數優化與檢測技術

在焊料選型方面，除了選擇高導熱系數的焊錫膏，還需根據大功率元件的封裝材料、工作溫度，選擇適配的焊錫合金成分，如對于陶瓷封裝的大功率元件，其表面可焊性較差，應選用含銀量較高的焊錫膏（如SAC405，Sn-4.0Ag-0.5Cu），銀元素可提升焊錫的潤濕性，確保焊點與陶瓷表面充分結合；對于工作溫度較高（如150℃以上）的大功率元件，應選用高溫焊錫膏（如Sn-5Sb，熔點240℃），避免焊錫層在高溫下軟化、失效。

在工藝參數優化方面，核心是定制專屬的回流焊溫度曲線。大功率元件的回流焊溫度曲線需滿足，緩慢升溫-充分保溫-快速焊接-平穩冷卻的原則，具體參數需根據元件封裝類型、焊錫膏特性、PCB基板材質進行調整：

① 預熱區：溫度從室溫升至150-170℃，升溫速率控制在1-2℃/s，避免升溫過快導致元件封裝開裂或PCB板變形；

② 保溫區：溫度維持在150-170℃，保溫時間60-90s，目的是讓焊錫膏中的助焊劑充分揮發，同時使元件和PCB板的溫度均勻一致，減少溫度差帶來的熱應力；

③ 回流區：溫度快速升至焊錫膏的熔點以上（如SAC305焊錫膏的回流溫度為235-245℃），峰值溫度維持時間20-40s，確保焊錫層充分熔融、潤濕；

④ 冷卻區：溫度從峰值溫度降至室溫，冷卻速率控制在2-3℃/s，快速冷卻可形成晶粒更細小的焊點組織，提升焊點的機械強度和可靠性。

此外焊膏印刷參數的優化也關鍵，對于大焊盤的大功率元件，鋼網的開孔尺寸應比PCB焊盤尺寸略大（通常大5-10%），開孔厚度為0.15-0.2mm，確保焊膏印刷量充足；印刷速度控制在20-30mm/s，印刷壓力為0.1-0.2MPa，避免因印刷速度過快或壓力過大導致焊膏漏印、偏移。

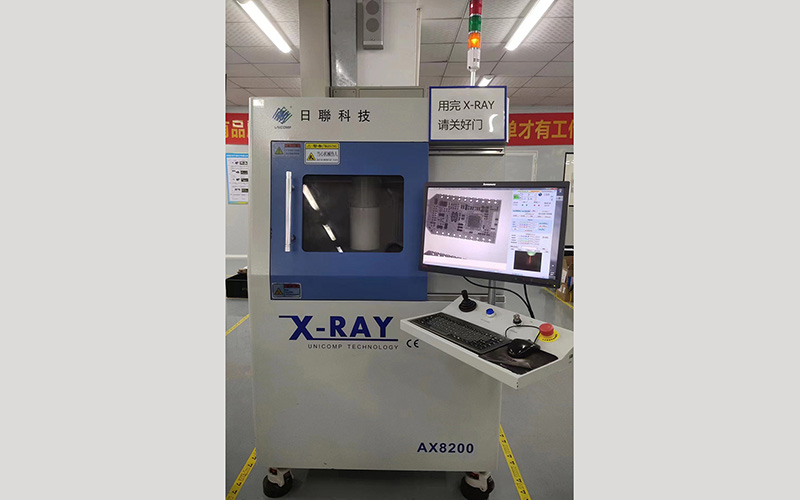

在檢測技術升級方面，需構建“AOI檢測+X-Ray檢測+可靠性測試”的三級檢測體系。AOI檢測主要用于檢測元件貼裝偏移、焊膏印刷缺陷；X-Ray檢測則用于檢測焊點內部缺陷，尤其適用于無外露引腳的大功率元件；可靠性測試包括熱循環測試、振動測試、高溫老化測試，通過模擬大功率元件的實際工作環境，驗證焊點的長期可靠性，如熱循環測試可采用-40℃至125℃的溫度循環，循環次數1000次，測試后通過X-Ray檢測焊點是否存在裂紋，確保產品在長期使用中不會出現焊接失效。

3. 機械強度強化：底部填充、點膠固定與封裝優化

底部填充技術是提升焊點機械強度的核心方案。底部填充膠（Underfill）是一種用于SMT貼片加工的液態環氧樹脂，通過點膠設備將其注入大功率元件底部與PCB板之間的縫隙，然后經過固化處理，形成牢固的機械連接結構。底部填充膠的熱膨脹系數與焊錫層、PCB基板相近，可有效吸收熱脹冷縮帶來的應力，防止焊點開裂；同時底部填充膠還能提升元件與PCB板的連接強度，抵御振動、沖擊等機械應力。

點膠固定適用于重量較大的大功率元件。在元件貼裝、回流焊完成后，通過點膠設備在元件側面與PCB板之間涂抹導熱膠或結構膠，膠量控制在0.1-0.2ml/點，通常設置2-4個點膠位置，然后經過固化處理，形成額外的機械固定支撐。導熱膠不僅能提升機械強度，還能輔助散熱；結構膠則側重于機械固定，強度更高，如對于重量為80g的IGBT模塊，采用點膠固定后，其抗振動能力可提升60%，在10g加速度的振動測試中，焊點無開裂現象。

封裝優化方面，建議優先選擇具有增強機械結構的大功率元件封裝，如選擇帶有金屬底座的表面貼裝式功率元件，金屬底座不僅能提升散熱性能，還能通過螺絲固定在PCB板或散熱片上，進一步強化機械固定；對于定制化的大功率模塊，可在封裝設計中增加定位銷或卡扣結構，與PCB板的定位孔配合，提升貼裝精度和機械穩定性。

4. 工藝兼容性升級：設備配置與封裝標準化

① 貼裝設備：對于重量≥50g的大功率元件，選用重載貼片機，其負載能力可達100-200g，能夠滿足大型功率元件的自動貼裝需求；同時配備高精度力矩控制模塊，避免貼裝壓力過大導致元件封裝損壞或PCB板變形。

② 焊膏印刷設備：對于超大尺寸封裝的大功率元件，選用高精度絲網印刷機（如DEK Horizon 03iX），配備CCD視覺定位系統和自動鋼網清洗功能，確保焊膏印刷的均勻性和精度；定制特殊鋼網（如階梯鋼網、激光切割鋼網），根據元件焊盤的形狀和尺寸，精準設計鋼網開孔，解決焊膏印刷不均的問題。

③ 檢測設備：配置高分辨率X-Ray檢測設備（如Nordson DAGE X3000），其檢測精度可達0.1μm，能夠清晰觀察焊點內部的空洞、裂紋等缺陷；對于顏色較深的大功率元件，升級AOI設備的視覺系統，采用紅外照明+高清CCD相機的組合，提升元件和焊點的識別準確率。

在封裝標準化方面，建議企業在產品設計階段，優先選用符合SMT工藝要求的標準化大功率元件封裝，避免采用定制化封裝。目前行業內已形成一系列成熟的，表面貼裝式大功率元件封裝標準，如：

① 功率MOSFET：DFN、TO-252、TO-263、TO-277封裝；

② IGBT模塊：EconoPACK?、MiniSKiiP?、PrimePACK?表面貼裝系列；

③ 大功率LED：COB、3535、5050、7070表面貼裝封裝；

④ 高壓電容：MLCC、鋁電解電容的表面貼裝系列。

選用這些標準化封裝的大功率元件，可直接適配現有SMT生產線的設備和工藝，無需額外調整，大幅提升生產效率和兼容性。若因產品需求必須采用定制化封裝的大功率元件，需提前與元件供應商、SMT設備供應商溝通，明確封裝尺寸、重量、可焊性等參數，共同優化封裝設計和工藝方案，確保與SMT貼片加工的兼容性。

四、SMT貼片加工ERP選型指南

1. 行業適配性評估

1.1 優先選擇具備電子制造業的ERP廠商，如深圳百千成。

1.2 驗證系統是否支持IPC標準的BOM管理和JIS供料模式。

2. 技術架構要求

2.1 云端部署：支持多工廠數據協同。

2.2 低代碼平臺：便于自定義貼片工藝校驗規則。

3. 生態集成能力

3.1 與MES系統無縫對接，實現工單到設備的指令直通。

3.2 開放API支持SPI、貼片機數據采集。

五、ERP實施關鍵步驟與避坑指南

1. 實施路徑規劃

第一階段：基礎數據治理（物料編碼標準化、工藝路線梳理）。

第二階段：核心模塊上線（計劃、物料、質量）。

第三階段：擴展應用（BI分析、移動端審批）。

2. 常見風險與對策

2.1 數據遷移失?。航ㄗh先進行沙盤模擬測試。

2.2 員工抵觸：通過SMT模擬實訓系統降低學習成本。

3. 持續優化機制

3.1 每月召開ERP-KPI復盤會，聚焦計劃達成率、庫存周轉率等指標。

六、ERP與智能制造的深度融合

1. AI預測性維護：通過ERP分析設備歷史數據，提前預警貼片機故障。

2. 數字孿生應用：在ERP中構建虛擬產線，優化PCBA加工流程。

3. 綠色制造：ERP碳足跡模塊追蹤SMT車間的能耗與排放。

SMT貼片加工erp系統：智能制造時代的生產管理解決方案，SMT貼片加工環節因其物料繁雜、工藝精密，傳統管理常面臨排產混亂與物料追溯困難等痛點。SMT貼片加工ERP系統應運而生，它通過智能化排程與全流程物料追蹤，有效解決了生產計劃與執行脫節的問題，顯著提升了設備利用率和訂單交付準時率，是PCBA加工企業實現精益生產的核心工具。
